炉内温度計オーブンデータロガーOMK610スタンダードシステム
- 商品コード
- 029
炉内温度計オーブンデータロガーOMK610 アドバンスシステム
- 商品コード
- 030
- カテゴリー
- 塗膜品質管理機器 ・炉の温度管理
商品説明
スタンダードシステムに比べ、耐熱性能が高いボックスのセットです。粉体塗装や鍍金のベーキング処理の温度計測など比較的長時間な計測にも対応しています。データロガー及び付属品等についてはスタンダードシステムと同じ内容です。耐熱ボックス性能：100℃×340分・150℃×195分・200℃×130分・250℃×100分・300℃×30分
試験内容
プローブを製品（ワーク）に取り付けたあと、温度計（データロガー）を耐熱ボックスに入れ、実際の製品と一緒に炉の中へ流します。炉の出口で耐熱ボックスを炉から取り出します。データロガーには、製品の温度及び炉内の雰囲気温度がどうなったかが記憶されています。付属の焼付塗装専用ソフトで自動的にグラフが作成され分析できます。参考規格
内容

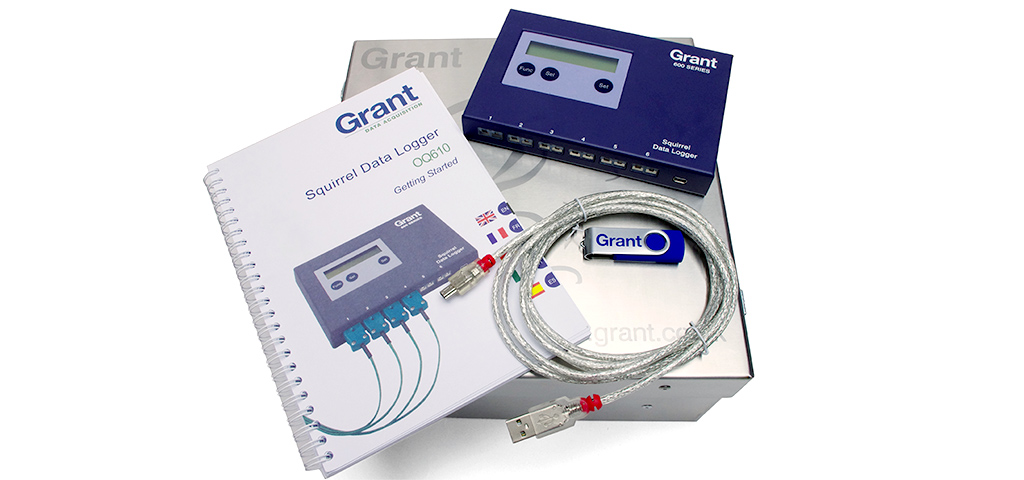

- OQ610データロガー・TB612ハイグレード耐熱ボックス・ヒートシンク・焼付塗装専用ソフトウェア「PaintView」・USBケーブル・キャリングケース （プローブは含まれておりません）
- 大きさ
- 約245×245×115mm
- 重さ
- 約7.5kg
仕様説明動画

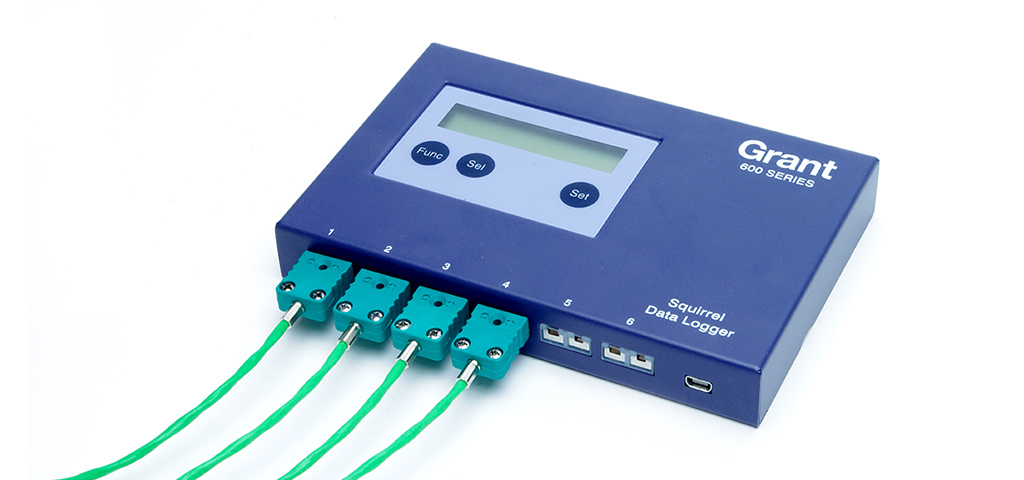

QO610 データロガーの性能
| データロガーの仕様 | |
|---|---|
| チャンネル数 | 6チャンネル（Kタイプ 熱電対） |
| データロガーの測定レンジ | -200℃～1300℃ |
| 動作環境温度 | -30℃～65℃ |
| 測定インターバル | 1秒～1時間 |
| 精度 | ±0.5℃ |
| メモリー数 | 260,000（8バッチ） |
| ディスプレイ表示 | LCD |
| 電源 | 単三アルカリ電池×2本 |
| データ通信 | USB（1.1及び2.0） |
| サイズ | L153×W101×H23mm |
| 重さ | 450g |

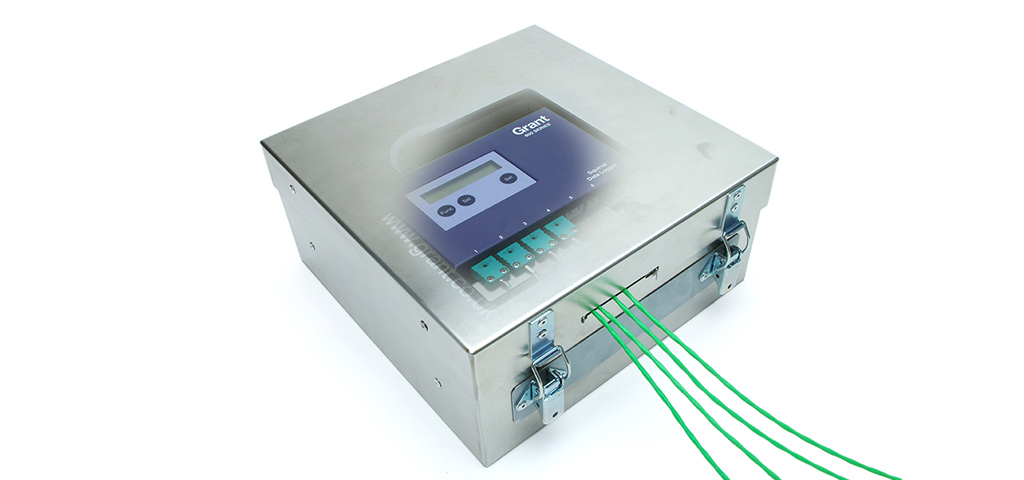

耐熱ボックスについて
| 耐熱ボックス仕様 | TB610 スタンダード耐熱ボックス | |||
|---|---|---|---|---|
| 温度（℃） | 100 | 150 | 200 | 250 |
| 時間（分） | 140 | 80 | 60 | 50 |
| サイズ（ｍｍ） | L245×W245×H115 | |||
| 重さ（kg） | 4 | |||

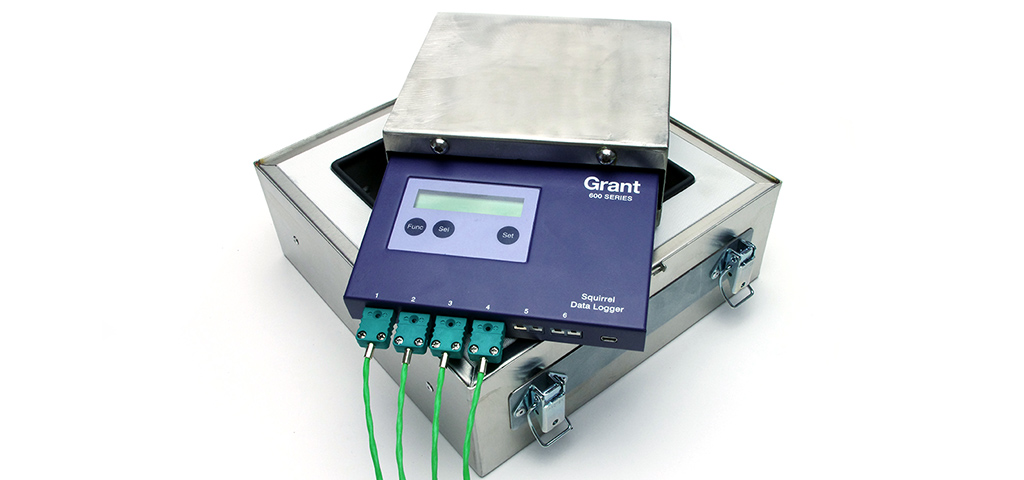

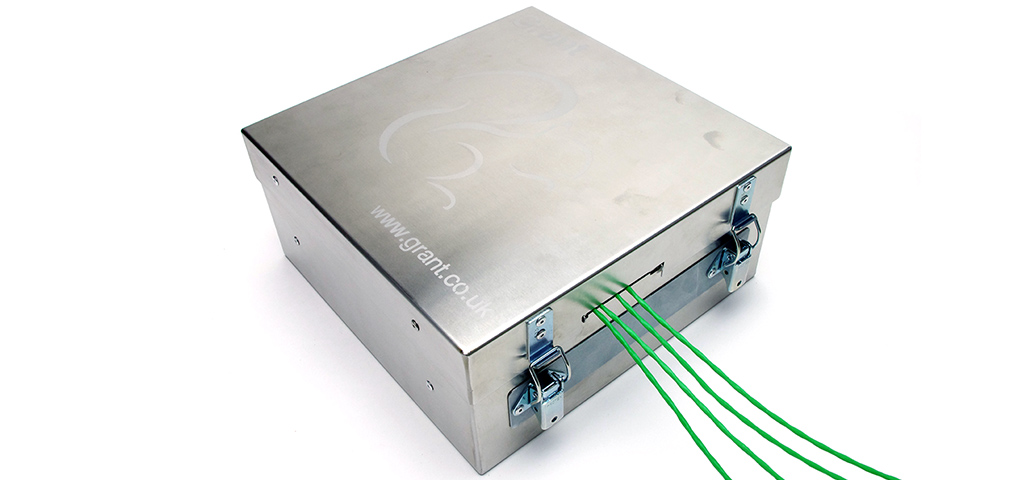

| 耐熱ボックス仕様 | TB612 ハイグレード耐熱ボックス（ヒートシンク付き） | ||||
|---|---|---|---|---|---|
| 温度（℃） | 100 | 150 | 200 | 250 | 300 |
| 時間（分） | 340 | 195 | 130 | 100 | 30 |
| サイズ（ｍｍ） | L245×W245×H115 | ||||
| 重さ（kg） | 6 | ||||
※性能表は耐熱ボックスの温度が20℃からスタートした場合の耐熱時間です。連続計測時には必ず耐熱ボックスを20℃以下まで冷やして使用して下さい。
【以下のような炉や環境には使用できません】
真空炉・窒素雰囲気炉・その他雰囲気ガスを含む炉・風速5m/s以上の高速熱風循環炉・赤外線炉（要相談）・スチーム炉水に浸かる・直火の影響をうける・耐熱ボックスが通らない寸法の炉・瞬間的に耐熱ボックスの最高温度を超す場合など…。
焼付塗装・粉体塗装専用ソフトウェア「PaintView」で自動グラフ作成＆キープ温度・キープ時間を確認
PaintViewの主な機能
ACT（Above Cure Temperature）
キープ温度とキープ時間が確認できます。目的の温度（キープ温度）以上の温度に達した時間の合計が表示されます。
Total Cure（％）
塗料の硬化する条件を事前に設定することにより、どれぐらい硬化したかを目安として確認できます。
MaxTemp（℃）
各プローブの最高温度が表示されます。
※Windows対応 OSの環境によって正しく動作しない場合があります。ご購入前に必ずご確認をお願いします。
OMK610 アドバンスシステム・プローブラインナップ
| 商品名 | 商品コード | 内容 | 参考価格 |
|---|---|---|---|
| 炉内温度計オーブンデータロガーOMK610 アドバンスシステム |
030 | OQ610データロガー・TB612ハイグレード耐熱ボックス ヒートシンク・焼付塗装専用ソフトウェア「PaintView」 |

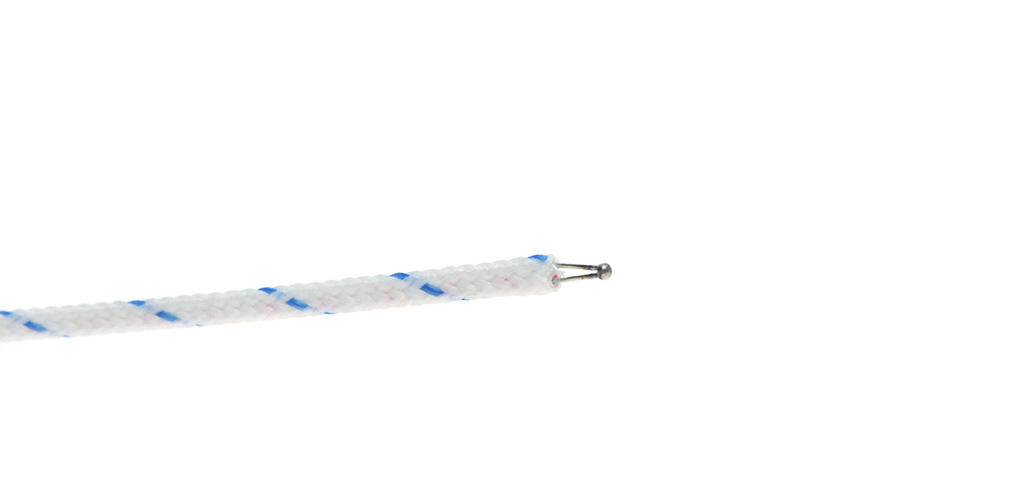

950,000円（税込 1,045,000円） | ガラス被覆熱電対2m | プローブ031 | 2m・耐熱250℃・素線径0.32Φ・先端溶接 | 10,000円（税込 11,000円） |

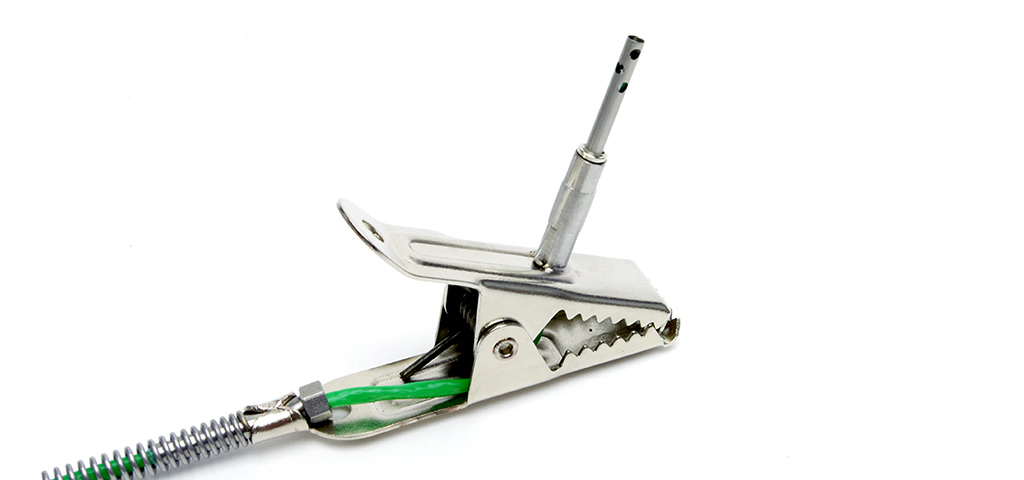

| クランプ雰囲気温度プローブ1.5ｍ | プローブ032 | テフロン被覆・耐熱250℃ | 35,000円（税込 38,500円） |
| クランプ雰囲気温度プローブ3m | プローブ033 | テフロン被覆・耐熱250℃ | 40,000円（税込 44,000円） |
| クランプ雰囲気温度プローブ6m | プローブ034 | テフロン被覆・耐熱250℃ | 50,000円（税込 55,000円） |

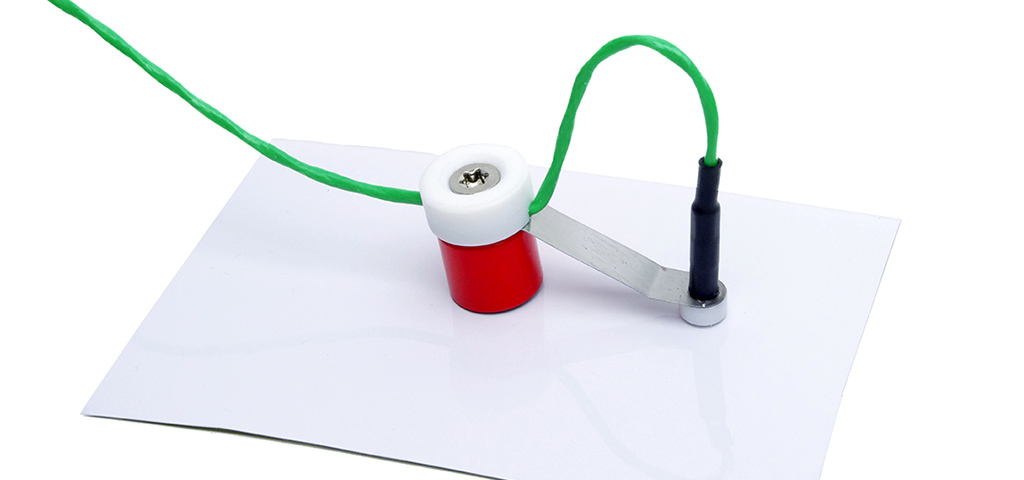

| マグネット雰囲気温度プローブ1.5m | プローブ035 | テフロン被覆・耐熱250℃ | 30,000円（税込 33,000円） |
| マグネット雰囲気温度プローブ3m | プローブ036 | テフロン被覆・耐熱250℃ | 40,000円（税込 44,000円） |
| マグネット雰囲気温度プローブ6m | プローブ037 | テフロン被覆・耐熱250℃ | 50,000円（税込 55,000円） |
| クランプ製品温度プローブ1.5ｍ | プローブ038 | テフロン被覆・耐熱250℃ | 35,000円（税込 38,500円） |
| クランプ製品温度プローブ3ｍ | プローブ039 | テフロン被覆・耐熱250℃ | 40,000円（税込 44,000円） |
| クランプ製品温度プローブ6ｍ | プローブ040 | テフロン被覆・耐熱250℃ | 50,000円（税込 55,000円） |
| マグネット製品温度プローブ1.5m | プローブ041 | テフロン被覆・耐熱250℃ | 35,000円（税込 38,500円） |
| マグネット製品気温度プローブ3m | プローブ042 | テフロン被覆・耐熱250℃ | 40,000円（税込 44,000円） |
| マグネット製品温度プローブ6ｍ | プローブ043 | テフロン被覆・耐熱250℃ | 50,000円（税込 55,000円） |
